1.按遥控器A键（全锁）：内外探头感应均失效，外门禁盘失效，电锁自动上锁，内外厕人员彻底无法进出。（夜间货节假日防盗上锁时段用）

2.按遥控器B键（单项）：外探头感应器失效，并且电锁自动上锁，但外门禁盘和内感应器有效，只有内部人员刷卡可以进入。内探头有效，可以出去。（下班前清场时段用）

3.按遥控器C键（全开）：内外探头及门禁器全部失效。自动门保持全开状态，不关回。（搬运，临时通风及应急时段用）

4.按遥控器D键（双向）：内外探头感应有效，电锁不上锁。（正常营业工作时段用）

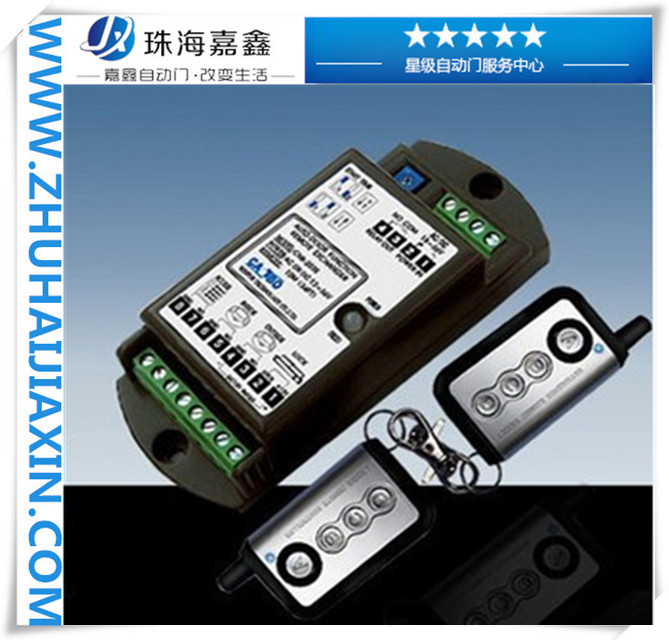

扩展器整体特质

◆大电流电锁输出模块。

◆特有12V~36V交直流电源输入，方便直接从平移门机组取电。

◆精致外壳设计，易固定，体积小巧。

◆内置突波吸收器，可有效防止电锁动作时的回流火花。

◆四键遥控器人性化设计，轻松进行自动门的四种工作状态切换。

◆所有感应门控信号统一进扩展器，由扩展器输出接点自动开门信号和门禁电锁信号。并已作为内部时差配合，确保顺畅自动把锁开门。

◆遥控切换时有声响指示，同时红灯也会变绿，可以确认切换是否有效。

技术指标及参数

供电电源 AC/DC 12~36V

允许最大电锁电流 3A（12V）

静态功耗 35mA

动作电流 85mA（不含电锁电流）

开锁和自动开门的配合时差 0.5秒

专业装置 内置突波吸收器

发射接收方式 微波自学习码

遥控器电池动作 ≥ 18000次

工作环境温度 -42℃~45℃

工作环境湿度 10~90RH

外观尺寸 123mm(L)*50mm(W)*32mm(H)

总重量 280G

特定注意事项

◆特别注意输入电源可取平移自动门机组的AC/DC 12~36V，但要保证容量足够。无法直接引用常规自动门机组的控制电源时，则要另外配接足够容量的12V直流稳压电源。

◆如直流12V电源输入时要从8连拼端子的1、4端接入，不能接

错。详细请看配套产品的说明书。

◆直流稳压电源的实际输出电流必须大于电锁具的最大动作电流（最好达到1.5倍以上）。

◆当内置的多功能扩展器，藏入较深时，可能会使切换的指示灯响声变轻。

内外感应探头的电源不要从本功能扩展器接取，可接至自动门主控制器原探头电源的端子上。
